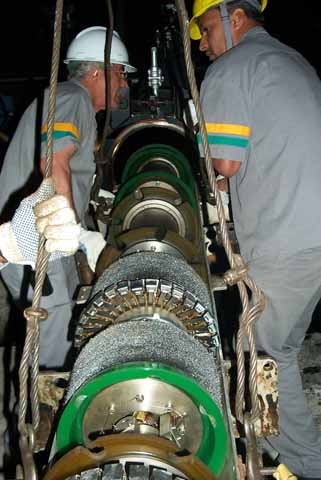

PIG MAGNÉTICO
Pig que utiliza dos princípios de vazamento de fluxo magnético (Magnetic Flux Leakage - MFL) para detectar variações na espessura das paredes dos dutos.
Vazamento de fluxo magnético (Magnetic Flux Leakage – MFL) é a forma mais antiga e comumente usada para a detecção de defeitos de perda de material. Se tornou popular por ser confiável e pelo fato
Tem como princípio de funcionamento a exposição de uma seção de duto a um campo magnético oriundo de uma grande gama de poderosos imãs, normalmente compostos de um matérias conhecido como terras raras (NeFeB), com o intuito de magnetizar o trecho de duto em questão até a saturação. Entre os pólos norte e sul dos do módulo magnetizador, ficam localizados os sensores, que podem ser de diversas tecnologias. A mais difundida é a de sensores de efeito hall, que, ao serem atravessados por um campo magnético, explicitam uma resposta em tensão. O campo magnético varia de acordo com a espessura da parede do duto. Se está sobre uma área de perda de material, o campo magnético naquele ponto varia, assim como o valor medido pelo sensor.
Os dados medidos pelos sensores são enviados a uma eletrônica embarcada em outro vaso, e normalmente aquisitados em um dispositivo de gravação em massa (HD).
Diversas versões, para diversas aplicações especiais já foram desenvolvidas usando a tecnologia de pig’s magnéticos. Devido a ter uma grande gama de tecnologias de sensores a serem usadas dentro do mesmo princípio, é considerado o mais versátil dos métodos de verificação de corrosão.
