RVIT - RISER VERTICAL INSPECTION TOOL
Equipamento para inspeção em riser vertical utilizando tecnologia de ultra-som e estudo de viabilidade técnica para detecção de trincas.
Seu objetivo é entregar uma ferramenta única capaz de inspecionar risers verticais de perfuração em campo, isto é, sem que seja preciso desembarcar os risers em terra para realizar a sua inspeção de integridade.
A prospecção de petróleo em águas profundas é uma área de excelência da PETROBRAS, que detêm sucessivos records de perfuração e exploração. No entanto, muitas vezes a tecnologia associada a exploração nesse nível deve ser adaptada e desenvolvida para melhor atender às necessidades brasileiras.
Durante a perfuração de um novo poço utiliza-se um riser vertical que serve como canal para o tubo de perfuração. O riser é montado entre o BOP (Blow Out Preventor) e a plataforma, sendo suspenso no topo para previnir a flambagem devido ao próprio peso.
Ainda assim, o riser estará sujeito à forças das correntes marítimas, movimentos da embarcação e outros estresses mecânicos capazes de causar danos ao equipamento. Portanto, além de uma análise cuidadosa durante o projeto, o riser deve ser inspecionado periodicamente.
Como o riser pode ter um tamanho final de alguns quilômetros, ele é composto por diversos segmentos, que são transportados desmontados na embarcação e conectados durante a operação.
O procedimento tradicional de inspeção implica no transporte de todos os segmentos para terra onde eles podem então ser examinados individualmente. A opção tradicional é um processo caro e trabalhoso, pois a inspeção é feita nos segmentos um a um, este procedimento significa uma grande perda em tempo de operação e logística.

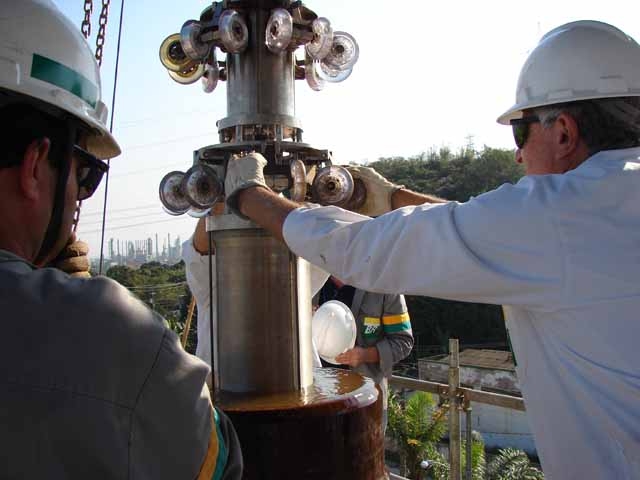

O objetivo da ferramenta descrita nesta proposta é realizar a inspeção do riser na própria plataforma, enquanto ele estiver com os seus segmentos montados. A inspeção é feita de uma única vez, na coluna vertical do riser, utilizando um PIG com tecnologia de ultra-som.
A ferramenta é baseada na tecnologia de PIG instrumentado de ultra-som que foi desenvolvida anteriormente, em nível de protótipo, por uma parceria CENPES/PUC-Rio, com os requisito de alta resolução na medição de defeitos e apresentar os resultados em tempo real para o operador.
A proposta RVIT compreende:
- Projeto e montagem de três eletrônicas de PIG ultra-som com 96 transdutores cada;
- Integração com sistema de câmera de vídeo;
- Desenvolvimento de software embarcado e de visualização dos dados em tempo-real;
- Integração com um cabo umbilical de fibra ótica para transmissão de dados a longas distâncias;
- Projeto mecânico;
- Pesquisa de viabilidade técnica para utilização de uma coroa para detecção de trincas;
- Acompanhamento de testes e operações de campo a serem realizadas pelo CENPES.
